钢框轻型屋面板

　　钢框轻型屋面板由型钢边框、钢筋骨架、轻混凝土保温芯材、陶粒混凝土上下面层复合而成。具有轻质、承重、保温、隔热等特点。

　　安装顺序：

　　(1)钢框轻型屋面板的吊装顺序：要求钢屋架在合格完成后才可吊装钢框轻型屋面板。由钢屋架合格完成的第一跨开始，由3轴←→12轴、A←→E轴进行吊装。

　　(2)天窗立板可与吊装平面钢框轻型屋面板平行施工，并衔接拼板缝施工工作。

　　钢框轻型屋面网架板的吊装：钢框轻型屋面网架板的垂直吊装采用汽车吊。开始吊装钢框轻型屋面网架板时，认真检查吊装设备。一定要在一跨中的每两榀钢屋架钢框轻型屋面网架板铺装完成焊接后才可进行下一块网架板吊装工作，并以此类推，直至整个车间钢框轻型屋面板完全铺装完毕。

　　钢框轻型屋面网架板的焊接：钢框轻型屋面网架板安装就位于钢屋架顶面，对局部有偏移的板应及时用撬杠进行调正。检查钢框轻型屋面板的安装位置准确合格后，用电焊将板边肋与钢屋架进行焊接固定。每块方舟板与钢屋架焊接应不少于3处，每处焊缝长度不少于50 mm，且焊缝高度不少于3mm，即完成一块钢框轻型屋面板的铺装。并以此类推，完成所有钢框轻型屋面网架板的焊接安装。

　　屋面板间拼缝：

　　钢框轻型屋面板的安装及焊接完成后，对板之间的缝清理干净。由于屋面网架板拼缝高度只有40mm，故采用在拼缝底面上铺胶带加玻纤网布，随后再抹1：3水泥沙浆与钢框轻型屋面板的板面相平。

　　施工工艺：

　　1，安装前对班组进行详细的技术交底。协调货站和运输部门在卸车和运输过程中各项保护工作，尽量避免转运途中产品的损坏。

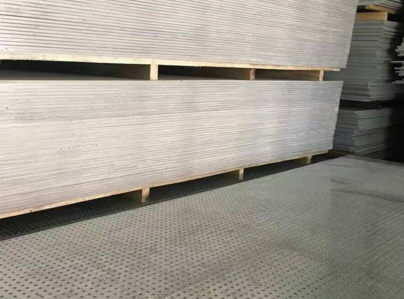

　　2，现场码放钢框轻型屋面网架板时，四角须垫枕木，使钢框轻型屋面网架板离地面约20CM，木垫板距钢框轻型屋面网架板端不超30cm，码放高度不超过10块。

　　3，吊装钢框轻型屋面网架板时设专人看护，发现钢框轻型屋面板有损坏严重现象，禁止将该网架板吊至屋面安装。

　　4，钢框轻型屋面板与钢屋架必须保证三点焊接，焊缝长度不少于50mm且焊缝高度不少于3mm。焊缝表面不准有气泡，夹渣，咬肉及焊瘤，药皮必须清除干净。
