本公司已经通过ISO9001国际质量体系认证
15286837760
18530912354
18530912354

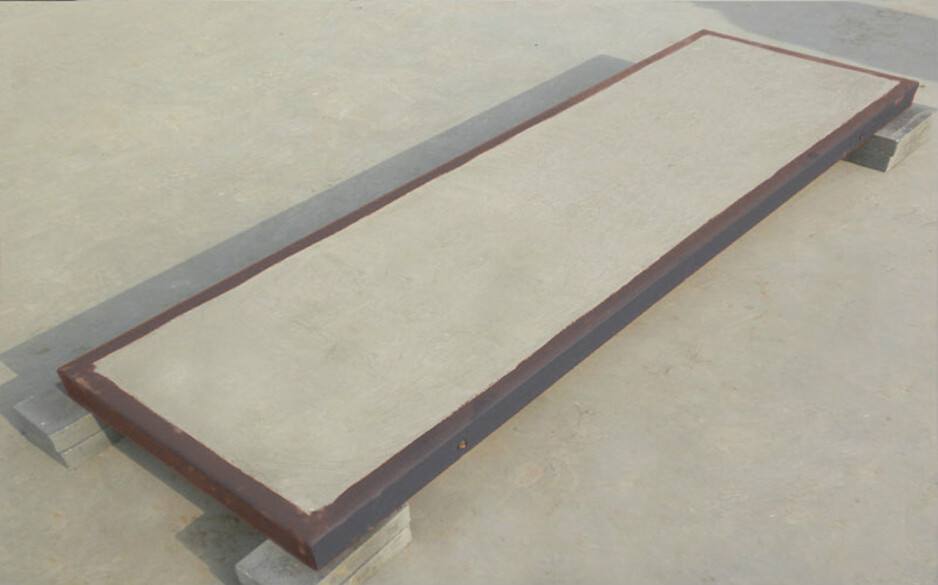

今天小编来为您分享钢骨架轻型板所用的材料组合：
骨架:轻钢镀锌框架，方钢辅助肋，冷拉低钢丝网。
轻钢镀锌框架采用热浸镀锌防锈工艺处理，普通厂家使用防锈漆，2-3年后会脱落，需要重新防锈。
车架所有焊接接头应打磨光滑，误差控制在2mm以内。
冷拉低钢丝网与框架和方钢辅助肋固定连接，均为焊接，用于建筑结构时，能很好地形成蒙皮结构，发挥蒙皮效果。一般厂家采用捆绑方式。
冷拉低钢丝网的接头强度为f=550N/mm2，可按标准要求放入框架内。我们还采用焊接方法，明显高于图集的标准要求。
所用钢材型号均为Q235B，冷弯薄壁型钢强度设计值为f=205N/mm2，钢材强度设计值为f=215N/mm2。
复合芯材:改性水泥珍珠岩。
改性水泥，在普通硅酸盐水泥中加入独特的发泡剂配方和工艺，解决了泡沫混凝土的干缩开裂问题(包括珍珠岩保温板的干缩开裂)
膨胀珍珠岩，属于高温膨胀后的产品，耐酸碱，无色无味无毒，属于建设部推广的*防火材料；
膨胀珍珠岩，容重70-100kg/m3，结构上有一定的微孔，具有轻质、保温、隔热、吸音的特点，与泡沫混凝土结合，成为良好的保温材料和建筑声学材料。
膨胀珍珠岩最大的缺点是吸水率高。作为骨料的主要材料，它在混凝土搅拌过程中有较大的体积收缩变形，这是板后期干燥收缩开裂的主要原因。劣势也可以转化为优势。充分利用这一特性，将加压水注入特定设备，使膨胀珍珠岩充分吸水，然后用独特的泡沫混凝土技术包裹密封。此外，泡沫混凝土中有一种专有的二次孔壁修补技术，很好地解决了板材后期的干缩开裂问题，该技术在行业内处于领先地位。
表层:玻璃纤维网格布聚合物和抗裂砂浆。
解决板材后期干燥收缩开裂是多种技术和工艺的综合效能叠加，涉及水泥与混凝土配合比的相容性、原材料配合比的优化、工艺流程和设备等。我们通过使用独特的技术解决了这个问题。
