建筑要求里网架板如何进行对应的准备和执行工作

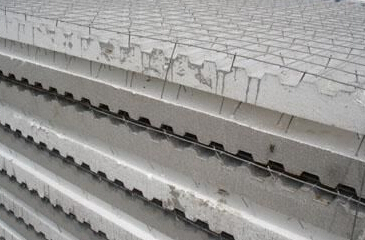

　　随着工业社会的不断进步,钢结构在建筑里面的使用也越来越多.随之而来的,网状板的结构也变得越来越复杂多变,而且衍生出来了各种各样的形状和样式,以此应用于各种实际需要的建筑结构.对于越来越复杂的建筑要求,网架板如何从设计到建模到剖析进行一系列的设计呢?

　　本文经过已有的工程经历,并结合审图单位、施工单位的宝贵意见,对杂乱空间钢结构的剖析与规划全进程进行讨论,总结了部分剖析与规划办法,可供此类结构的规划供给参阅.

　　空间杂乱结构概述:空间结构是相对于具有较为显着层概念的结构而提出的,这类结构无法用简略的平面、立面、剖面表示其结构施工图.空间杂乱结构构件呈三向受力状况,且一般跨度大、方式杂乱,它选用特殊结构解决传统的梁、柱构件受力的问题.常见结构类型有网架结构、悬索结构、壳体结构、管桁架结构、膜结构等类型.空间结构能习惯不同跨度、不同支承条件的各种修建要求;

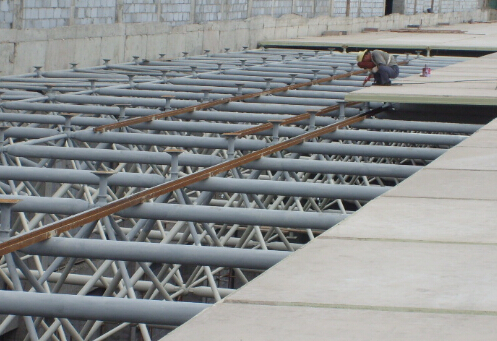

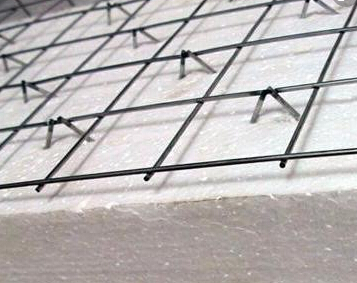

　　形状上也能习惯正方形、矩形、多边形、圆形、扇形、三角形以及由此组合而成的各种形状的修建平面、立面;一起,该类修建造型轻巧、外形漂亮,网架板首要用于车站、飞机场、体育馆等大型公共修建.

　　建模进程:杂乱空间修建结构在结构介入之前,修建通常会有三维的SU模型或许犀牛模型合作修建的平立剖面图作为项目的表达.而结构建模时,根据其三维模型来安置空间杆件,考虑到后期模型和出图的准确性,需求修建给出较为准确的三维模型,一起需求给出结构中心线组成三维外表.下面以某售楼中心为例介绍杂乱空间结构的建模、剖析和出图进程.首先预估幕墙的厚度,将修建外皮全体内偏300mm即为结构中心线表皮(预估结构管件巨细在?200左右).将此SU模型导出到DXF,经过CAD翻开后进行线框模型的树立.

　　将此SU模型导出到DXF时应留意以下几个方面:

　　1)导出dxf模型时应附加修建外表皮以及内表皮,以断定屋盖结构模型不与主体结构发作碰撞,且不超出修建外立面;

　　2)dxf模型应附加上相应的修建轴网,并与主体结构的相对方位完全正确,如下图为树立好今后的结构三维线框模型;

　　3)将全体模型及轴网、主体结构等以某一个清晰的且离模型较近的点作为模型的原点移动到CAD图中的原点方位(一般选在整个模型的左下角,主轴网交点处,Z向原点相对于修建的实际标高根据实际断定),网架板后期出图时会给出节点、杆件相对于这个原点的相对坐标作为图纸的三维空间表达;

　　4)将树立好的三维线框模型另存dxf,导入到midas/gen模型中进行资料构件界说、结构剖析.
